聚焦到细小的空间，利用高密度的激光能量，对材料实施加工。因此，激光加工工艺研究的基础是激光与物质相互作用研究。

　　在激光加工中，非常关注辐照到工件上的激光能量有多大份额被工件吸收，这个份额通常被称为能量耦合系数。考虑到激光切割和焊接的工件大部分是金属，本文主要介绍金属的能量耦合系数的相关概念、影响因素，最后讨论激光加工工艺中对能量耦合系数的利用。

　　当光从空气正入射到固体表面时，反射率R（反射光强与入射光强之比）可以表示为：

　　其中折射率n和消光系数χ分别对应该固体复折射率的实部和虚部。对于不透明材料，被吸收的激光能量份额由η＝1－R决定，η通常称为能量耦合系数或热耦合系数。

　　越大，其耦合系数越小，甚至接近于0，即绝大部分光没有被吸收，而是被反射回去了。

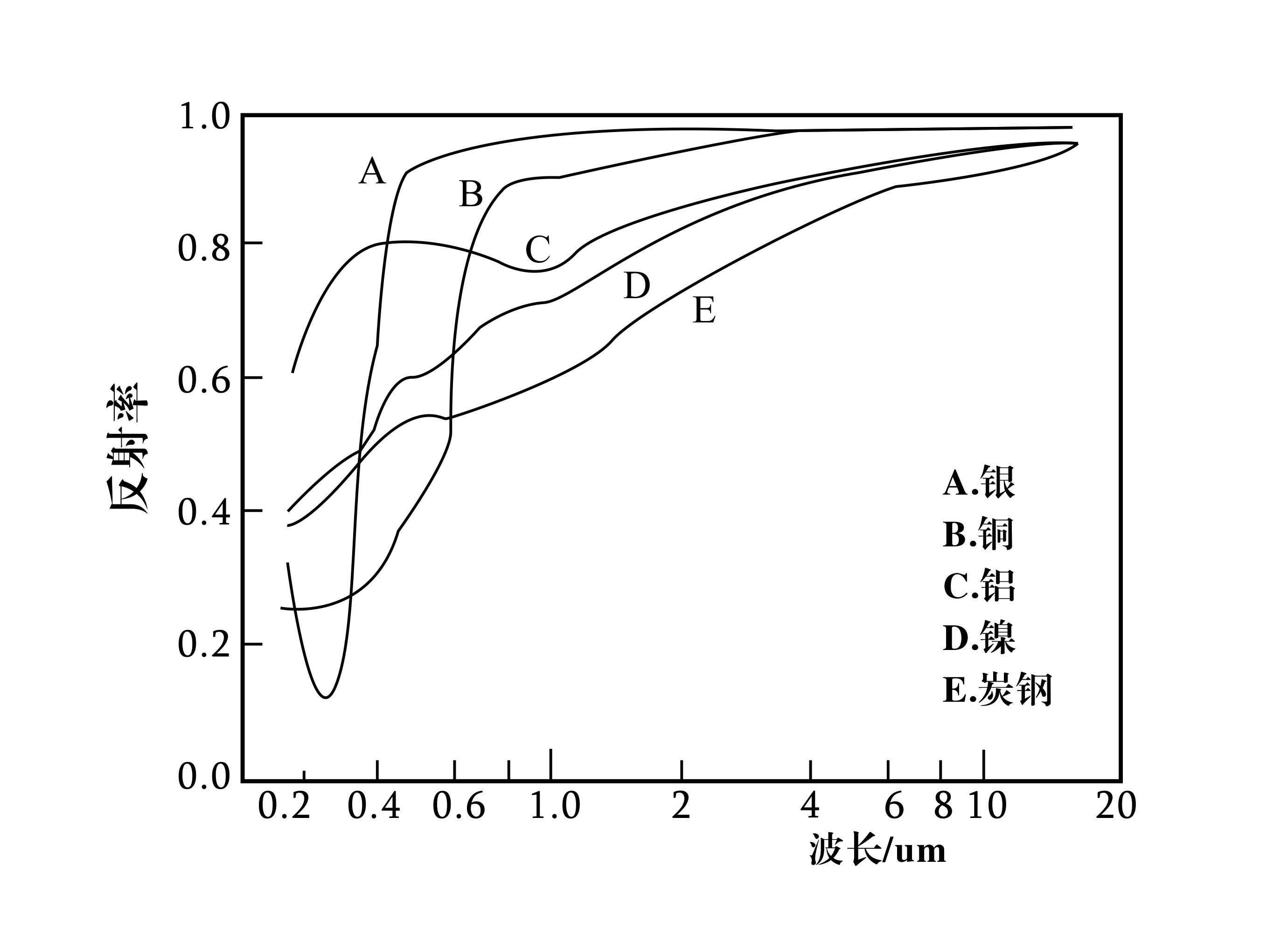

　　假设下的关系。实际情况下耦合系数η随波长λ的变化更复杂。银、铜、铝等材料的反射率随激光波长的变化曲线 银、铜、铝、镍、炭钢的反射率随波长的变化

　　前面讨论材料对激光的反射和吸收是基于非常理想的情形，然而实际情况有很大的差别。材料的温度变化、表面状况及表面出现的熔化、气化等对能量耦合系数都会带来较大的影响。

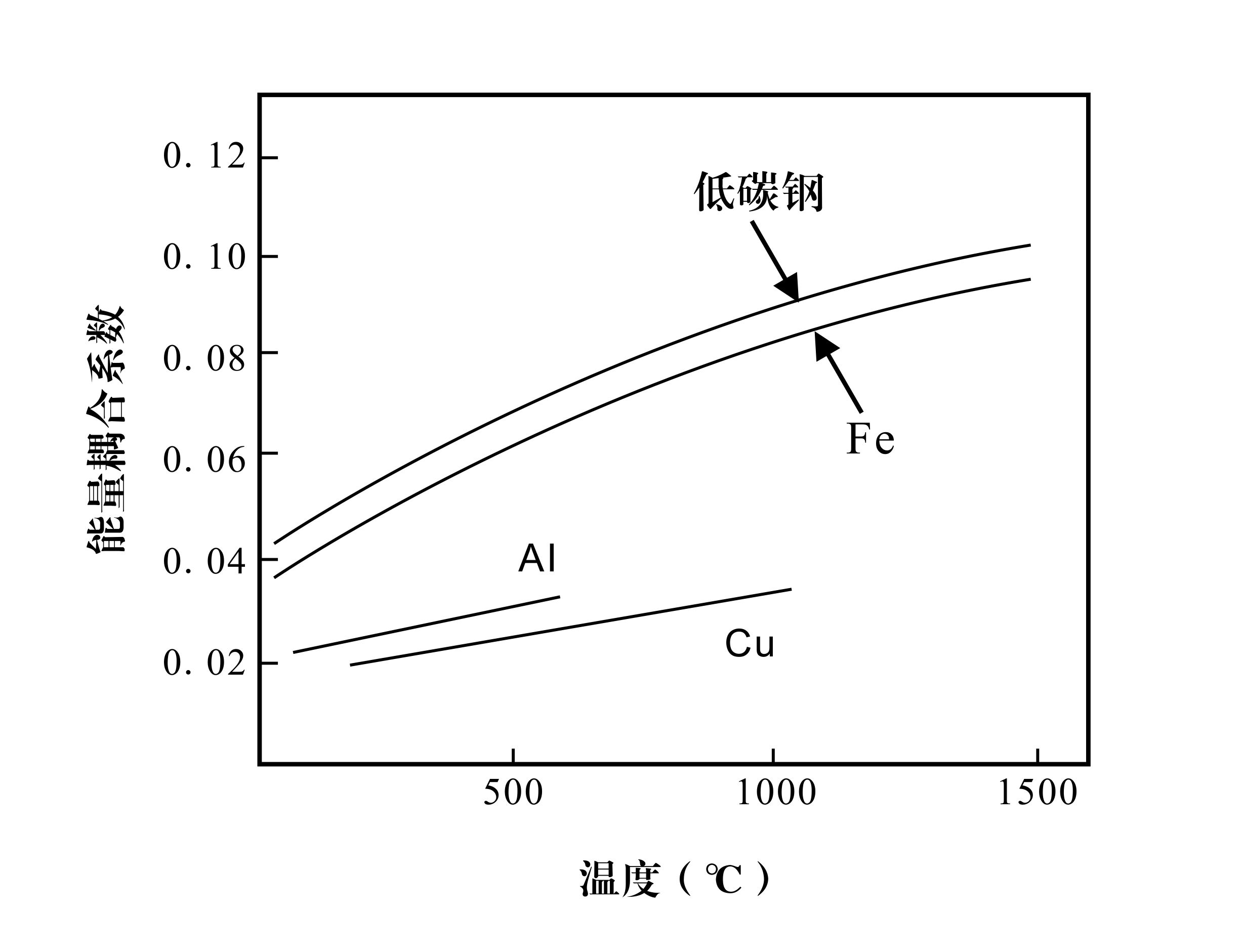

　　（3）式表明，金属材料对激光的能量耦合系数η与其电导率so有着深刻的内在联系，so与温度有关，从而导致能量耦合系数也与温度有关。在室温以上相当宽的温度变化范围内，金属材料的电阻率（即电导率的倒数

　　实际材料中通常含有杂质、缺陷，其表面也非理想表面，表面涂层、表面氧化层及表面粗糙度等因素对其能量耦合系数会有很大的影响。对金属而言，光的反射与吸收只发生在一非常薄的表层内，表面层对其能量耦合系数的影响是很大的。

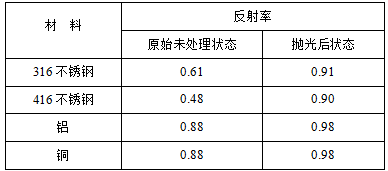

　　能量耦合系数与材料表面的粗糙度也有很大关系。当表面粗糙度大于入射激光波长时，光在峰—谷侧壁产生多次反射，某些条件下会形成干涉，导致强烈的吸收。当表面粗糙度小于入射激光波长时，光线几乎形成镜面反射，吸收相对较小。表1给出了几种金属材料表面抛光前后反射率的变化。

　　W／cm2的单脉冲激光作用于银表面时，相对反射率随时间的变化。图中虚线表示

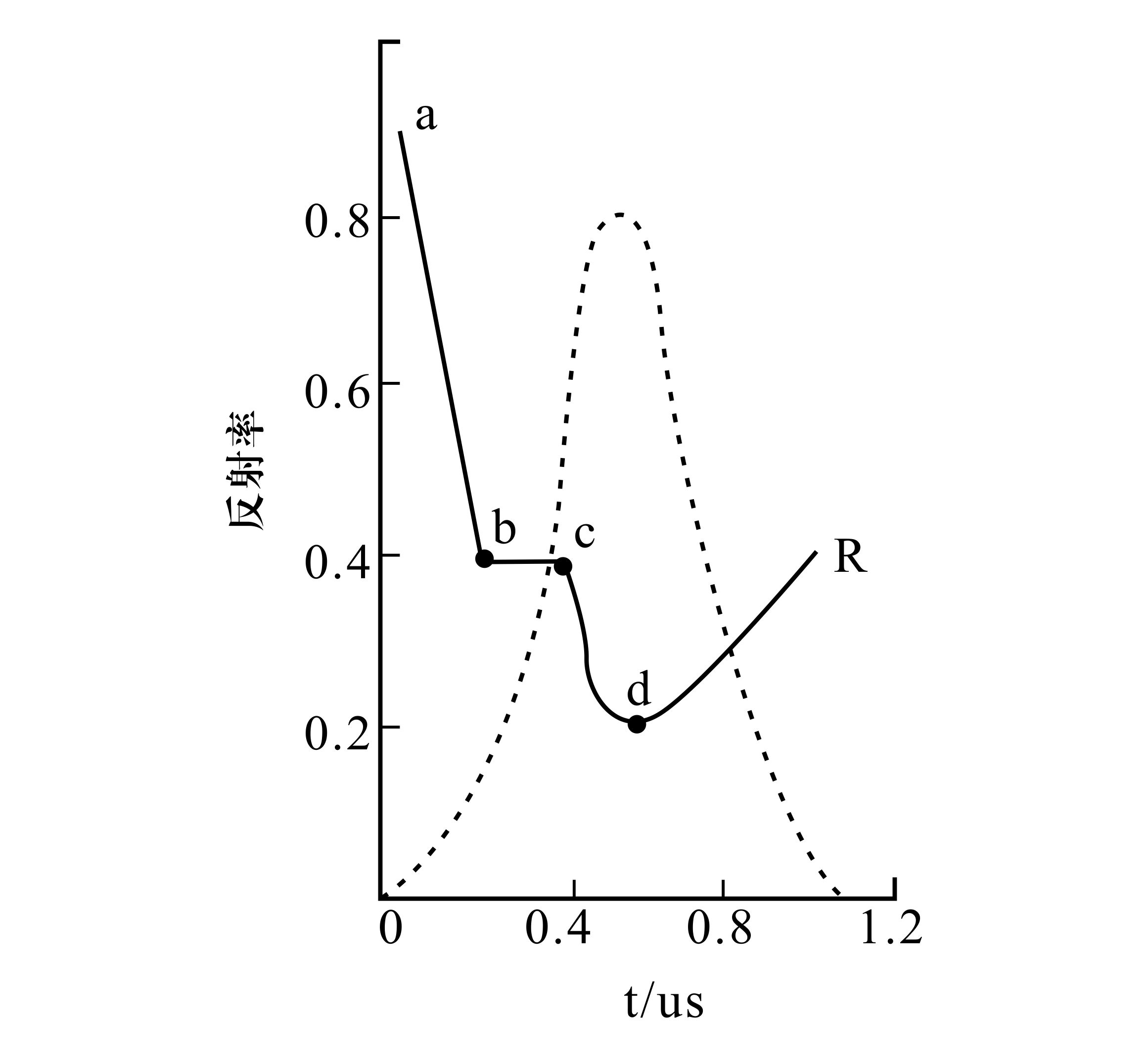

　　的波形。在ab段，辐照处的温度从室温急剧升高，反射率快速下降。从理论上计算，b点的温度约为900～1000 ℃，正好与银的熔点相吻合。因此可认为曲线中的bc段反射率保持不变，对应于金属表面达到熔点后，处于从固态变成液态的相变过程中。反射率曲线上的cd段，是反射率进一步急剧下降部分。这是由于金属表面熔化后，表面温度又从熔点继续升高，并急剧地变化到沸点，所以，反射率继续下降。由于金属表面气化，金属蒸气大量地吸收激光辐射能。从而使反射率急剧地降低到极小而达到d。脉冲激光峰值过后，由于金属表面温度逐渐降低，金属反射率又重新缓慢地升高。

　　图3 脉冲激光辐照过程中银的相对反射率随时间的变化三、激光加工中对能量耦合系数的利用基于对能量耦合系数的认识，激光加工中有时会对光源或工件做某些选择或改变，已期获得更好的加工效能。例如：

　　根据图1，对于铜铝，当表面比较干净时，对1.0um附近激光的反射非常强，即能量耦合系数很小。当激光器总功率有限时，就需要使得辐照到工件表面的激光能量足够集中，即光束质量足够好，才能融化辐照区域的材料，即俗语所谓“好钢用在刀刃上”。

　　对于强的反射光，要用相应的技术手段去处理，否则会破坏光学器件。因此，适于加工高反材料的单模光纤激光器的技术难度要远大于同等功率的多模光纤激光器。湖南大科激光有限公司通过对相关物理瓶颈问题的深入研究，推出的千瓦级单模光纤激光器在加工高反射材料方面性能尤其出色。

　　（2）选择合适波长的激光来加工根据图1，对于某些材料，绿光或紫外波段的能量耦合系数比1.0um处要高出好几倍。这种情况下，可以考虑使用非线um的激光变频为短波激光。虽然变频效率有限，但考虑变频后耦合系数的显著提高，可能取得更好的加工效果。

　　前文提到，表面涂层、表面氧化层及表面粗糙度等因素对工件能量耦合系数会有很大的影响。因此，对于反射很强的工件，可以通过涂黑漆涂层等方法改变表面状态以提高能量耦合系数。

　　另外，加工某些金属，例如激光焊接铝质工件的过程中，当融化发生时，耦合系数会有显著的提高，工艺研究时要针对这种变化做相应处理，以取得良好的焊接效果。

　　CIOE 中国光博会9月深圳举办丨聚焦光电热点技术，光电子 + 集成电路双展联动！

　　锐科激光牵头制定的团体标准《高功率脉冲光纤激光器通用技术要求》正式发布！

　　瑞波光电突破InP基半导体激光性能极限，发布2μm波段2.5W高功率芯片
